MEMS慣性器件包括MEMS加速度計和MEMS陀螺儀，前者測量物體的加速度，通過一次積分和二次積分獲得物體的速度和位置。后者測量物體的姿態角速率，通過積分獲取物體的姿態角。

作為在工程上廣泛應用的測量裝置，MEMS慣性器件的指標需要能體現其測量的精度，測量的穩定性以及應用時對環境的適應性。

1 數學模型

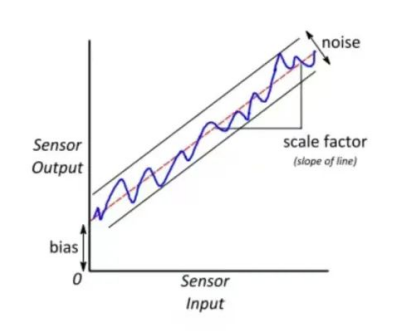

在工程上，常將MEMS陀螺儀和MEMS加速度計測量模型等效為多項式形式，MEMS慣性器件的測量模型可以表示為:

f(x)= K?+ K?x+ K?x2 +……………(1)

其中，x表示為陀螺儀或加速度計的輸入激勵，f(x)為陀螺儀或加速度計的輸出,K?,K?,K?分別為零次項、一次項、二次項系數，可以認為MEMS慣性器件的主要誤差就是以上系數自身的變化以及隨環境變化而導致的。

2 主要指標

(1)零偏(Bias)

也稱零偏或偏值，是MEMS陀螺儀或加速度計在輸入為零時輸出的均值，這里需要強調，零偏一個隨機變量。因此，零偏可以認為是零次項系數的均值。

(2)零偏重復性(run-to-run(2)repeatability)

全稱是零偏逐次上電重復性，這是傳統慣性器件的經典指標，是指慣性器件不同次上電運行時的零偏的不重復程度。具體測量方法是在常溫下將器件多次上電，測量和記錄每次上電的零偏數值，以零偏在多次通電狀態下測量值的標準差來表示。零偏重復性反映的是零偏的逐次通電穩定性給定這一指標時，需要對通電的時間間隔或測試的總時間長度進行說明。

(3)零偏穩定性(Bias Stability)

也稱為零漂，零偏穩定性反映的是MEMS陀螺儀或加速度計零偏的隨機性誤差，是其零偏中非確定性隨時間變化的分量，通常用MEMS慣性器件在一個工作周期內零偏值的標準偏差只來表示。零偏穩定性指標的高低與采樣周期、平滑時間、樣本長度等密切相關，當給定具體的零偏穩定性指標時，應對這些數據采集及處理條件加以說明。

(4)零偏不穩定性(in-run instability)

零偏不穩定性表示的是MEMS慣性器件的零偏漂移誤差，是用Alan方差法數據處理得到的MEMS慣性器件隨機誤差參數之一，是由陀螺儀自身參數的不穩定性或由環境噪聲(如環境溫度波動等)引起的低頻零偏波動。采集足夠長時間的靜態數據(精度越高的器件所需采集時間越長)，繪制Allan方差曲線，其低谷值即反映零偏不穩定性指標。

(5)全溫零偏誤差(bias error overtemperature)

是零偏的溫度敏感系數(或稱溫漂系數)，反映器件參數的溫度敏感性。是指器件零偏在其額定工作溫度范圍內相對于室溫零偏值的變化量。對于傳統慣性器件，一般是逐個做了溫漂補償?shù)模虼诉@個全溫零偏誤差就是溫補后的殘差。

(6)隨機游走系數(Random walkcoefficient)

MEMS慣性器件的隨機游走系數表示的是其零偏隨機性誤差中噪聲的大小，是用Allan方差法數據處理得到的MEMS慣性器件輸出噪聲特性參數之一，是由白噪聲產生的隨時間累積的MEMS慣性器件輸出誤差系數。對于MEMS陀螺儀則稱為角度隨機游走系數，對于MEMS加速度計則稱為速度隨機游走系數。隨機游走系數反映了MEMS性器件的研制水平，也反映了其極限檢測能力。

白噪聲給陀螺儀帶來的誤差稱為Angularrandom walk(ARW°)，誤差單位:

給加速度計帶來的誤差稱為Velocity randomwalk(VRW)，誤差單位:

注:有時廠家會給出噪聲密度速率(RateNoise Density)的指標，這個指標與ARW與VRW等效，需將ARW或VRW的sqrt(h)單位換為變?yōu)閟qrt(Hz),具體數值除以3600。

 （7）標度因數(Sensitivity)

是MEMS慣性器件輸出的變化量與對應輸人變化量的比值，有時稱為靈敏度，對應于式(1)中的項。與標度因數相關的技術指標包括標度因數非線性、標度因數不對稱性和標度因數重復性。

 （8）標度因數非線性(Nonlinearity)

是指輸入--輸出關系與線性輸入--輸出之間的系統性偏差，常用輸入--輸出測試數據進行線性擬合后的輸出殘差絕對值的最大值與器件的最大輸出范圍的比值來表示。這種方法可以表示MEMS慣性器件在整個測量范圍內的輸出值相對其標稱值的最大偏差情況，但難以確切表達具體的非線性情況。為此，在工程應用中采用大輸人量下的相對誤差和小輸人量下的絕對誤差相結合的表示方法。

（9）標度因數非對稱性

是MEMS慣性器件正向輸入和反向輸人兩種情況下測得的標度因數與整個量程上測得標度因數之間的差別，用分別測得的標度因數與在整個量程上測得的標度因數的相對差別(百分比)來表示。

(10)標度因數重復性

是指在同等條件下及規定時間間隔內重復上電測得的標度因數之間的一致程度，以標度因數多次測試的標準偏差與其平均值之比來表示。它反映了在時間維度上的穩定性概念。

(11)量程(Dynamic Range）

即慣性器件的有效感知范圍。大多數情況下，量程和分辨率存在制約，比較容易滿足其中一個指標，但同時實現的難度很大。

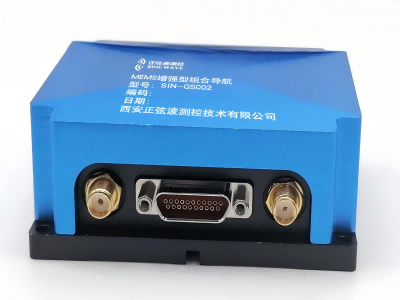

西安正弦波推出的增強型組合導航系統 SIN-INS-GS002A/B ,是一款基于 MEMS 技術融合了差分 GPS,支持RTK的性價比極高的導航定位。廣泛于導航、控制和動態測量。系統通過多項補償技術保證測量精度,并采用嚴格生產工藝保證產品在惡劣的環境下仍能精確地測量載體的角運動和線運動參數。

產品特點:

1、適用范圍廣，低功耗、120 通道、三系統6頻GNSS,高跟蹤靈敏度，除適合開闊區域的定位導航，也適用于街道、叢林等復雜環境。

2、適應能力強。硅微MEMS器件，抗振動沖擊能力強，-40℃~+60℃全溫工作。性能指標優。組合導航水平姿態0.3°(rms)，位置優于1cm(rms,RTK)，速度優于0.03m/s(rms)，體積小，重量輕。

3、支持RS-422、RS-232多路串口，支持輸出帶寬可調，支持輸出協議可調，支持在線上傳程序/參數，支持9V~40V寬電壓供電。

1、GS002A和GS002B指標如下：

2、應用場景

  車載導航移動通訊航拍攝影農業植保武器平臺

光電吊艙無人飛行器森林、國土檢測船載定位通訊
